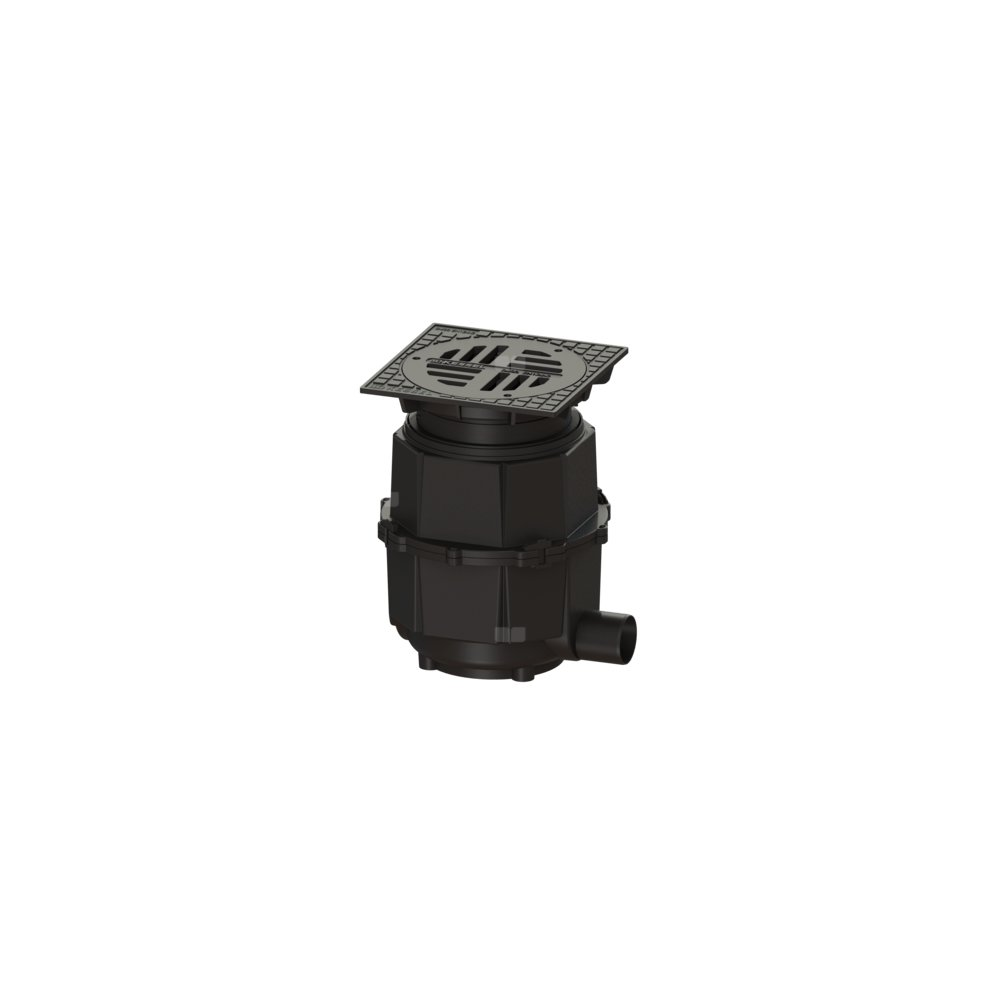

Wpust podwórzowy DN 100, z syfonem, ruszt kl.D, system 400

KESSEL Wpust podwórzowy, wielkość nominalna (DN) 100, głębokość zabudowy 580 - 710 mm, klasa obciążenia D 400, syfonem w zestawie, pokrywa Żeliwo szare, szer. pokrywy 450 mm, dł. pokrywy 450 mm, odwodnienie przez odpływ punktowy, króciec boczny, korpus Tworzywo sztuczne

• Dostępny w różnych klasach obciążenia
• Kompletny system z regulacją wysokości
• Łatwa zabudowa w ziemi

Wpust podwórzowy System 400, DN 100, D, 580-710 mm

Wpust podwórzowy wykonany z tworzywa sztucznego służy do odwodnienia punktowego i jest odporny na działanie agresywnych ścieków. Jest on wyposażony w osadnik oraz odporne na paliwo uszczelki. Nasada wykonana z tworzywa sztucznego umożliwia bezstopniową regulację wysokości i poziomu.

Wersja

• System: 400
• Ogrzewanie: bez
• Zawartość osadnika: tak
• Uszczelnienie na nasadzie: Krawędź przyłączeniowa
• Przepustowość (l/s) z nadpiętrzeniem 20 mm: 4,5

Cechy ogólne

• Kolor: czarny
• Norma: EN 752
• Wielkość nominalna (DN): 100
• Średnica zewnętrzna (DA): 110 mm

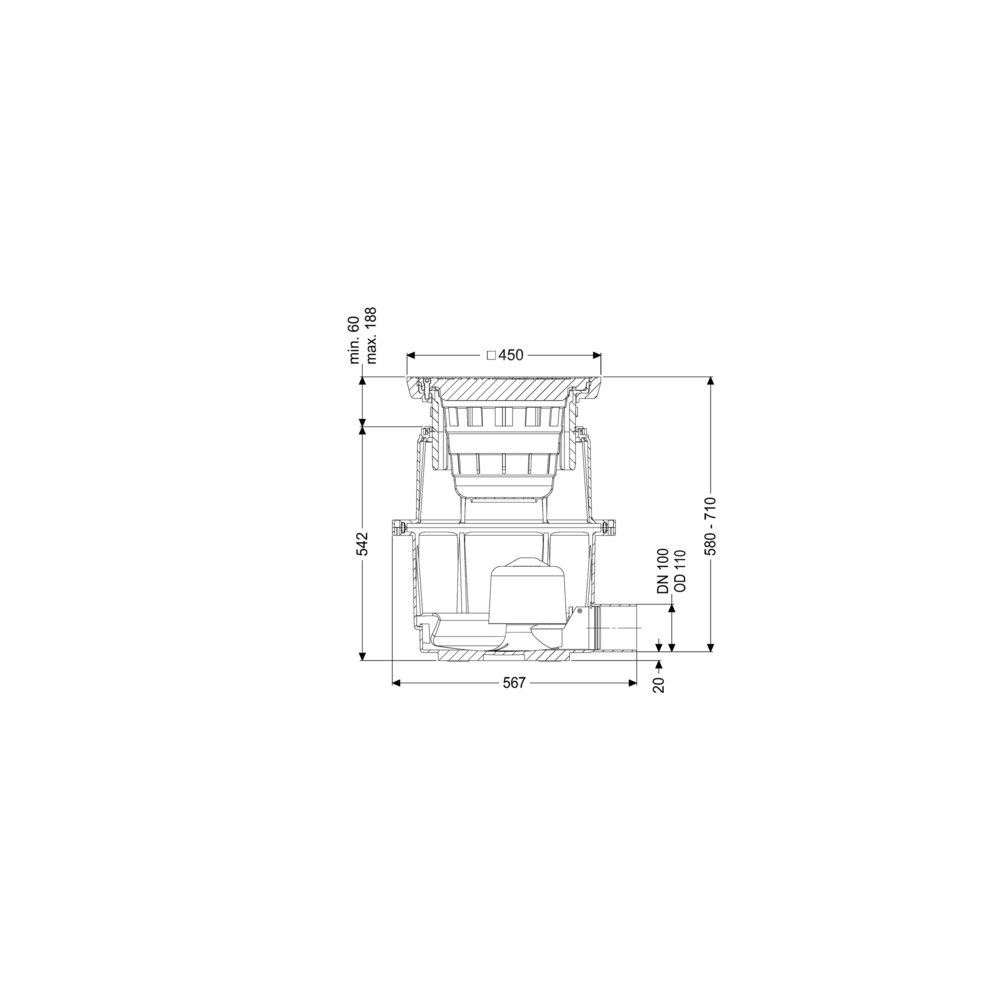

Wymiary

• Możliwość regulacji wysokości: 55 - 180 mm
• Ciężar netto: 25,5 kg
• Ciężar brutto: 25,5 kg
• Odporność na wodę gruntową od dolnej krawędzi dna: 500 mm
• Wybranie, Szerokość: 535 mm
• Wybranie, długość: 585 mm
• Min. głębokość włożenia: 55 mm
• Zakres regulacji: 55 - 185
• Głębokość zabudowy: 580 - 710 mm
• Rodzaj regulacji wysokości: Nasada teleskopowa
• Długość: 563 mm
• Szerokość: 500 mm
• Wysokość: 580 mm
• Wymiar opakowania: dł.: 800 mm
• Wymiar opakowania: szer.: 700 mm
• Wymiar opakowania: wys.: 700 mm

Zbiornik/korpus

• Liczba odpływów: 1
• Materiał korpusu wpustu: Tworzywo sztuczne
• Wariant króćca: boczny

Cechy pokrywy

• Typ pokrywy: Kratka szczelinowa okrągła
• Materiał pokrywy: Żeliwo szare
• Pokrywy, Szerokość: 450 mm
• Pokrywy, Długość: 450 mm
• Klasa obciążenia: D 400 (EN 124)
• Szerokość ramy: 450 mm
• Długość ramy: 450 mm
• Kształt nasady: Kwadratowa
• Zawartość osadnika: tak
• Syfon: w zestawie
